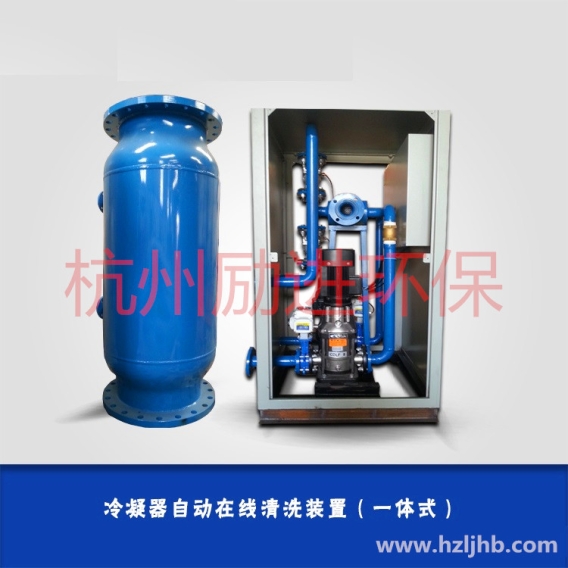

冷凝器在線清洗裝置設備概述

冷凝器在線清洗裝置是針對空調制冷主機、工業循環制冷主機冷凝器進行在線清洗、和藥劑加強循環水質處理相結合的裝置。利用橡膠剝皮清洗膠球對冷凝器銅管進行清洗，防冷凝銅管壁不沉淀微生物雜質及污垢的生成，從而使系統制冷效果好。

　　1、污垢熱阻值

　　2、防垢

　　3、節電

　　4、除垢

　　5、循環水流速

　　6、壓力損失：0.01-0.03

　　7、設備揚程>15m-35m

　　8、設備功率：1.5-3.0kw

　　9、生物球直徑：根據系統機組參數選型10-27mm

　　10、收球率高

　　11、介質溫度：0-70C

　　冷凝器在線清洗裝置設備特點

　　1、采用液晶中文屏操作，PLC編程控制器，全自動運行;

　　2、閉式結構：電源設備具有防塵保護，延長清洗機組使用壽命;

　　冷凝器在線清洗裝置

　　控制單元：采用封閉式結構，不銹鋼或碳鋼控制箱，使配件不予外界接觸，減少飛塵對電器配件的侵害，維護設備電器部件的使用年限。

　　收球器設計

　　收球裝置：采用直通型結構的收球器，Y型入口與清洗球出口延長及設計，以清洗球內聚集于出口處，不影響系統流量，收球。



　　清洗球

　　清洗球材質為標準剝皮膠球，適用于凝汽器銅管清洗。膠球由橡膠加發泡和添加劑制造而成，適用于水質，當清洗球在冷凝器銅管內經過時，和銅管壁產生摩擦和吸附，就帶走了粘附在管壁上的污垢，使銅管壁不形成硬質垢塊而影響整個系統的耗電量。

　　冷凝器在線清洗裝置工作機理

　冷凝器清洗裝置運行時，先啟動發球泵，發球進水閥、發球出水閥門開啟，清洗球從發球器進入主機冷凝器中;關閉發球進水閥、發球出水閥門，啟動收球泵，開啟收球進水閥和收球出水閥門，清洗球在收球器中吸入了化學藥劑進入發球室中，便完成了一次清洗循環，準備進入二次循環清洗，流程相同。

　　出廠前設備已經調試好，該設備有時間型設計，每隔48小時設定清洗1次，每次設定循環清洗1次。

　　智動在線清洗裝置安裝

　　設計安裝

　　



　冷凝器自動在線清洗設備，收發球、閉式結構，設備具有PLC、液晶中文功能操作，設備功率3.0kw，工作電源380V50Hz,發球揚程32m,壓力損失<1m,具有遠程485通信接口。

　　冷凝器在線清洗裝置操作流程

　　



　　①發球進水管：發球時，進水閥門和進水泵、發球出水泵同時開啟，水進入裝球室內加壓;

　?、诎l球出水管：裝球室內經加壓后，球從裝球室內出口進入主機冷凝器內，并同時清洗冷凝管道;

　　③收球進水管：球進入冷凝器后，關閉發球泵、發球進水球閥、發球出水球閥，同時開啟收球進水閥和收球出水閥、收球泵，清洗球進入收球室內;

　?、苁涨虺鏊埽呵蜻M入收球室內同時，相同溫度的水匯入回水總管進入冷卻塔，同時關閉清洗設備閥門及泵，清洗工作完成。

　?、菰O備檢修是作排水用，設備運行時，此發為關閉。

　?、奘謩忧蜷y4個，泄水閥開關1個，安裝時由用戶自主準備。

　　

　　膠球外觀的質量標準

　　1、發孔均勻，氣孔大小基本接近。

　　2、孔眼缺膠，深不大于3mm，每球不多于3個，缺膠面積總和不大于外 表面積的10%。

　　3、膠球直徑公差0.5mm。

　　4、剝皮球16-27

　　物理性能 　　 在40;1℃的水中，浸泡48小時后

　　使用方法

　　正常投球量： 為凝汽器單側單流程冷卻管根數7%-13%，依膠球循環一次所需時間的長短，取下限或上限或其接近值，膠球循環一次的時間一般以30秒作為界限。

　　膠球補充周期或更換周期：膠球補充周期為膠球清洗系統累計運行1年，也可根據本單位具體情況不同調整補充周期。 膠球更換周期，根據國產球使用統計，其更換周期為膠球清洗系統累計運行3-5年。

　　另外，在水中浸泡一段時間后，個別膠球可能脹大過多，在補充和更換膠球時，均應及時換掉，以防冷卻管被堵。

　　冷凝器在線清洗裝置規標準配置表

　　



　　設備統一選型表

　　



　　



　　設備尺寸及選型
