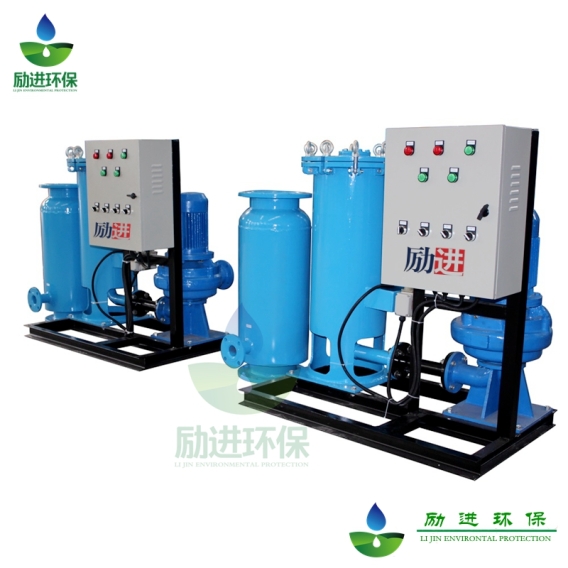

冷水機組水冷管殼式冷凝器膠球自動在線清洗裝置(以下簡稱膠球清洗裝置)可使冷水機組冷凝器內壁清洗。

　　冷凝器膠球清洗裝置工作原理

　　綜合流體、水力機械、微電腦控制等達到簡單清洗冷凝器內壁。發球機將膠球發入冷凝器中，膠球通過水力壓差擦洗掉換熱管內壁的污垢，在冷卻水出口端通過收球器回收膠球至發球機形成一個清洗循環，通過微電腦控制程序設置清洗頻率和次數，達到自動在線清洗功能。

　　解決污垢的方案：化學水處理+膠球清洗裝置

　　節省運行費用

　　清洗過程不影響冷凝器及冷水機組正常運行;

　　根據水質情況靈活設定清洗頻率，維持冷凝器清潔度;

　　消除腐蝕根源，延長換熱管使用壽命;

　　減少化學藥劑的使用，降低環境污染;

　　簡單可靠的自動在線清洗系統的設計;

　　冷凝器膠球清洗裝置與傳統方式的對比

　　收球網

　　收球網是凝汽器進行膠球清洗過程中的組成設備之一。要維持海綿膠球對冷凝管的連續清洗，就要將膠球源源不斷地送入清洗系統中。再將清洗過冷卻管的膠球及時回收，再次用于清洗管子。電廠凝汽器水側換熱面上污垢的積聚，不僅惡化了真空，降低了汽輪機的熱效率，而且會引起銅管腐蝕、泄漏，嚴重時會威脅汽輪機的安全運行。膠球清洗的方法防止凝汽器管側換熱面積聚污垢和在已結垢的情況下是理想的清洗方法,收球網就是用來把分散在冷卻水中的膠球收集起來的，以便重復使用的設備。

　　冷凝器膠球清洗裝置系統運行操作

　　1、投運前準備

　　1) 膠球用溫水浸泡24小時，對浸泡后不合格的球去出不用。

　　2) 加球：打開裝球室放氣門，放水門，將裝球室上蓋打開，放入泡好的膠球，然后將上蓋壓好，將放氣門、放水門關閉。

　　3) 排氣，將裝球室出水閥打開，打開排氣閥，將裝球室內氣排掉直至出水，關閉排氣閥及放水閥。

　　2、運行操作

　　將收球網操作手輪旋至“收球位置 膠球泵進口閥打開 啟動膠球泵

　　打開裝球室出口閥 將裝球室切換閥打至 “清洗位置” 清洗系統30分鐘

　　3、停止操作

　　將裝球室切換閥打至 “收球位置 ” 膠球泵出口閥打開 停止膠球泵



　　關閉裝球室出口閥 關閉膠球泵進口閥 將收球網操作收輪旋至 “網板反洗” 此時水流對網板進行反沖洗，運行結束。
