冷凝水產生于蒸汽在加熱和輸送的過程中，因此它不但水質好而且含有大量熱量。密閉式冷凝水回收設備是蒸汽冷凝水回收系統的關鍵設備，可廣泛運用于造紙、化工、食品、制藥、糧油加

　　工、橡膠、棉紡、印染、木業及其他行業的工業企業的有蒸汽供熱系統的冷凝水閉式回收，亦可用于賓館、醫院及其民用建筑的蒸汽冷凝水回收，它能方便有效的將蒸汽間接換熱系統產生的

　　冷凝水改為閉式回收，是常規傳統開式回收冷凝水箱的更新?lián)Q代產品之一。

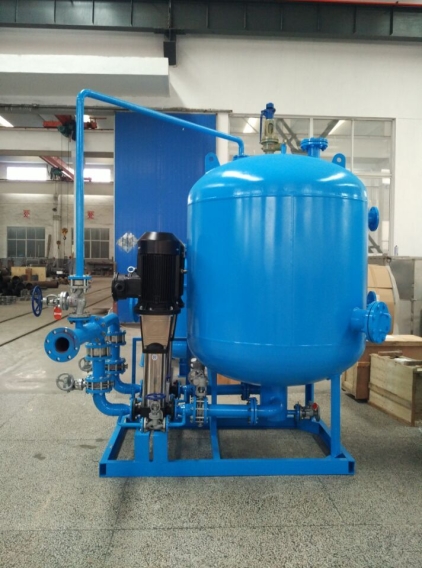

　　冷凝水回收裝置

　　將不能直接利用的壓力下的低壓蒸汽的冷凝水有效回收，一直是各行各業熱能管理部門的一大難題。多年來，研發團隊運用流體力學、單相流和兩相流原理，依據微過冷度理論和高溫冷凝水動態兩相流特性，并結合多年對鍋爐設備的研究，系統的應用汽水引射混流技術，高低壓管路共網技術，利用蒸汽動能的自動加壓技術，將高溫冷凝水在低背壓或無背壓狀況下暢通地引回到冷凝水回收機組，同時采用專用特質的消汽蝕構件，消除水泵汽蝕的誘因，實現了冷凝水密閉式回收。同時憑借行業實踐經驗，對回收設備進行不斷改進升級，充分回收冷凝水二次閃蒸蒸汽，使能源回收利用率達95%以上，減少了軟化水的流失和熱污染，充分節約燃料和軟化水資源。

　　冷凝水回收特點

　　LJLH型密閉式冷凝水回收裝置是節能環保設備，它優于市場上同類產品，與現有同類型其他產品相比具有以下特點：

　　1、節能降耗，減少運行成本

　　密閉式冷凝水回收設備減少二次閃蒸汽及輸水漏氣，使冷凝水及熱能得到充分回收利用，提高了鍋爐給水溫度，提高系統熱效率25%以上，實現了節省20%的燃料及90%軟化水;減少水處理設備

　　投資和運行費用;采用變頻/降壓技術，大大減少機器的運行電費;

　　2、自動化程度高，適用于不同工況

　　機電一體化設計，采用OMRON高感度液位傳感器控制，自動調壓，自動報警，雙泵自動切換等技術措施，形成多種功能為一體的自動化控制，可實現自動補水，無需人工值守，保證設備在高溫

　　、潮濕等惡劣工況下，安全、可靠、穩定的自動運行;

　　3、節能環保，提高環境質量

　　密閉式冷凝水回收設備的使用，減少了二次整齊排放的熱污染和噪聲污染記憶煙氣污染物煙塵SO2、NOX等的排放量，減輕了環境污染;同時改善水況，確保輸水暢通;

　　4、防汽蝕，設備及管道壽命更長

　?、?amp;ldquo;循環強抽”、“噴射增壓”多項技術的應用，能有效避免積水，消除回收泵汽蝕現象，大大提高設備使用壽命;

　?、谶x用進口高溫高壓多級水泵，抗汽蝕結構設計，高耐溫220℃;

　?、圩冾l/降壓技術的采用，大大減少機器的運行電費，更有效的降低設備的磨損，延長設備的整體使用壽命;

　　④采用臺灣氣動三通控制閥，開啟穩定，并可大幅較少補水時的水沖擊;

　　同時保證水質設備密閉，氧氣、二氧化碳等水溶腐蝕性氣體對冷凝水的污染，消除了氧腐蝕保持冷凝水水質良好，延長了設備及管路的使用壽命。

　　5、整體一機，安裝方便，適應性強

　　整機一體組成，設計精巧，結構緊湊，占地空間小，組合式鋼結構底座，安裝維修方便，故障率低;不僅適用于新建企業，而且適用于老企業的技術改造。

　　冷凝水回收裝置分類

　　一、開放式冷凝水回收裝置

　　開放式冷凝水回收裝置即將用汽設備排放的蒸汽冷凝水通過地溝管道集中回收到一個敞口的地下水池中,冷凝水攜帶的蒸汽和冷凝水因減壓到常壓后閃蒸的二次蒸汽排空或加以利用,剩下

　　的近100℃冷凝水自然或加冷凝水降溫到70℃以下,再用泵輸入軟水箱,作鍋爐補給水。

　　開放式器冷凝水回收裝置又可分為以下3種方式。

　　1.1　泵放高位的自然冷卻開放器

　　該系統主要工作原理是冷凝水自地溝回收到一個敞口的地下池中,再用泵抽到補水箱,因泵的位置高于地面,根據離心泵性能的影響,回收的水溫一般在40℃～60℃。閃蒸帶走的熱損失約占

　　4%～10%。因此,熱損失很大。

　　1.2　泵放低位的自然冷卻器

　　其工作原理與泵放高位的器基本相同,只是泵放到地坑里低于集水箱的位置,根據離心泵性能的影響(見第32頁表1),可把回收溫度提高到80℃。但由于泵放在地坑里,設備維修很不方便,因

　　而采用這種方式的廠家很少。

　　1.3　擴容利用高壓凝水器

　　其工作原理是利用高壓用汽設備的漏汽,冷凝水的閃蒸汽供低壓用汽設備使用,低壓凝水回水池中,自然或加冷水降到70℃以下再進行回收。這種冷凝水回收裝置方式回收利用率高于前兩種

　　,但投資比較大。采用這種方式的工廠也不多。

　　二、密閉式冷凝水回收裝置

　　密閉式冷凝水回收裝置即用汽設備排放的冷凝水經架空或地溝管道集中回到密閉集中水罐中,然后利用高溫冷凝水綜合回收裝置將100℃以上的軟化水直接輸入鍋爐,組成一個從供汽到回收

　　的密閉循環系統,該系統是目前冷凝水回收的較好方式。

　　密閉式冷凝水回收裝置又可分為以下兩種方式。

　　2.1　泵直接送冷凝水進鍋爐回收系統

　　其工作原理是飽和蒸汽從鍋爐送至蒸汽間接加熱設備中,放熱后產生的飽和狀態的冷凝水經疏水器靠蒸汽壓力壓入架空或埋地回水管線中,經管線匯總到集中罐。根據設備用汽壓力,冷凝水

　　排量,用調壓控制閥來標定集水罐壓力,使其低。飽和狀態的冷凝水在集水罐內充滿到高水位時,高溫冷凝水綜合回收裝置就自動起動將水泵入鍋爐。當集中罐內的水位抽到低水位時,回收裝

　　置自動停止運行。如鍋爐水位超過警戒水位而不需補水時,通過鍋爐水液面控制儀控制回收裝置將水自動泵送回軟水箱。

　　2.2　高低壓力回收系統

　　其工作原理與第一種密閉式回收系統基本相同,只是需要高壓用汽設備及低壓用汽設備分別安裝兩套回收系統。

　　2.3　高溫冷凝水綜合回收裝置

　　密閉式蒸汽冷凝水回收方式是回收100℃以上的飽和水,一般離心泵在輸送飽和狀態的熱水時要產生氣蝕,使泵不能正常工作,嚴重的氣蝕會損壞泵葉輪造成事故。我們根據離心泵性能表(見

　　表1)可知,一般離心泵只能吸75℃以下過冷水,如水溫超過80℃,就要在泵入口處增加正壓頭以防氣蝕。要泵送100℃～120℃的飽和熱水,需要在泵入口處增加6.0m～17.5m的正壓水頭。為解決這

　　一問題,冷凝水回收裝置把噴射泵和離心水泵結合起來,有效地解決了防氣蝕問題,這種泵與其他部件組合稱為高溫冷凝水綜合回收裝置。

　　設備使用注意事項

　　1、系統投入運行前，須對整個系統進行污垢清洗，打開排污閥，待回水合格后后關閉;

　　2、容器灌水前，取下壓力表，打開壓力表閥排汽，容器內水位壓力達到上限時再裝壓力表;

　　3、系統投入運行后，若回水有少量硬性雜質，須3~5天打開排污閥放一次;以后遞減至每月排污一次;

　　4、當控制柜上的報警紅燈亮或蜂鳴器報警時，應選擇手動控制水泵向外送水，維修人員立即檢修自控裝置，待修后再恢復自動運行;

　　5、用戶管路系統與冷凝水回收器配套的疏水閥應定期維護和更換，疏水閥損壞要立即更換。

　　日常維護

　　1、定期開啟排污閥排污，提高水質。

　　2、定期檢查管網疏水閥，如有損壞，應及時更換。

　　3、觀察液位顯示是否正確，也為應保持在正常液位±30mm;

　　4、定期擦拭液位計，使之顯示清晰。

　　5、注意電機泵的維護和保養。
